Les relations entre entités

La page consacrée aux relations parent-enfant(s) s’intéresse aux relations “verticales”. Mais la flexibilité du What is What permet également de décrire des relations que l’ont pourrait qualifier de “transverses” ou de “horizontales”.

Exemple (illustration ci-après) : les liaisons électriques entre un tableau électrique et les différents équipements qu’il alimente.

Nous allons donc voir ci-dessous comment la description de ces relations permet d’offrir un mode de navigation complémentaire aux autres et de représenter d’éventuels flux.

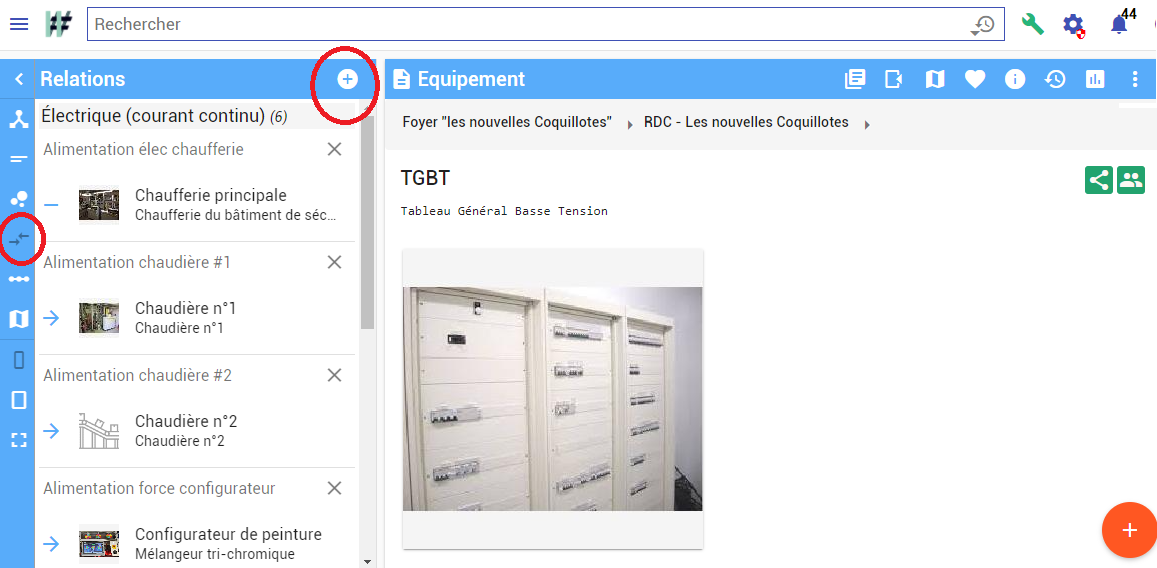

En cliquant sur l’icone compare_arrows dans le bandeau latéral gauche, vous activez le mode de navigation “relations” qui vous permet de voir, comme dans l’exemple ci-dessous, quelles relations électriques, optiques, pneumatiques, etc. existent entre l’entité affichée et d’autres entités.

Création, modification, suppression d’une relation entre entités.

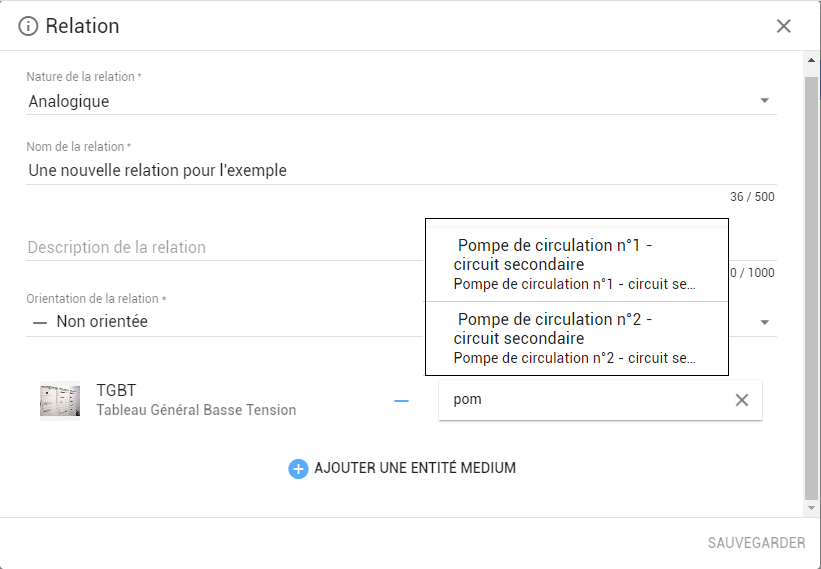

Le bouton add_circle, dans le bandeau bleu supérieur (entouré de rouge sur l’illustration précédente) permet de créer une nouvelle relation. Les éléments qui la définissent sont :

• sa nature (à sélectionner dans un menu déroulant) : électrique, pneumatique, hiérarchique…
• son nom
• sa description (optionnelle) : s’affichera en cas de survol du nom de la relation (voir plus bas)
• le sens éventuel de la relation (entrante, sortante…. utile pour la représentation des flux)
• l’entité avec laquelle la relation est établie
• une éventuelle entité médium (par exemple : le tuyau qui relie une pompe à une cuve)

Dans la vue ci-dessous :

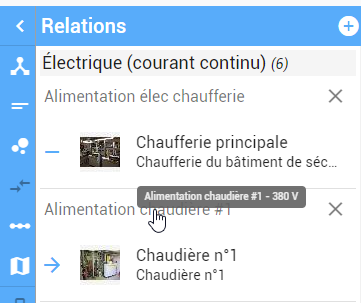

• survoler le nom de la relation permet d’en afficher la description
• cliquer sur le nom permet d’ouvrir une pop-up d’édition
• cliquer sur l’entité constituant l’autre “extrémité” de la relation permet d’ouvrir la page de cette 2ème entité
• l’icone close permet de supprimer la relation (sans modifier par ailleurs ses extrémités)
• la flèche bleue arrow_forward (ou arrow_backward ou swap_horizontal) indique le sens de la relation.

Visualisation en mode graphique

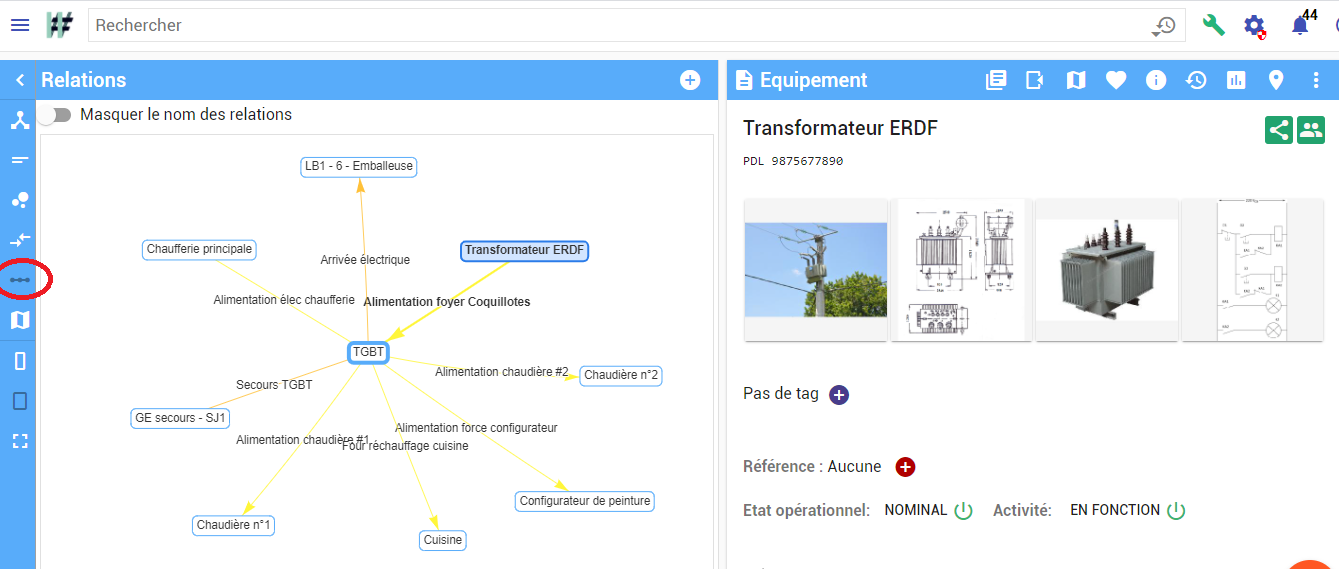

Les relations peuvent être présentées sous une forme de liste comme décrit plus haut mais aussi sous une forme graphique comme ci-dessous. Dans ce mode, la couleur des courbes qui relient les différentes entités détermine la nature de cette relation (bleu : relation hydraulique, jaune : relation électrique…)

En cliquant sur l’une des entités affichées, vous affichez sa page dans la partie droite de l’écran (comme pour le “Transformateur ERDF” ci-dessus).

Le mode graphique est très intéressant pour :
- apprécier rapidement et de manière visuelle les conséquences d'un arrêt ou d'un dysfonctionnement. Dans l'exemple du TGBT, on identifie immédiatement les installations qui seraient impactées par son avarie

- suivre un flux ou des liens en remontant de proche en proche un cheminement : précieux pour rechercher une cause ou anticiper d'éventuels impacts

Pour faciliter la lecture lorsque les relations sont nombreuses, il est possible de cliquer-déplacer chacune des entités afin d'aérer ou d'agrandir la représentation. En outre, le switch "Masquer le nom des relations" permet, lui aussi, d'alléger un peu l'affichage si besoin.
