Les graphiques multi-courbe

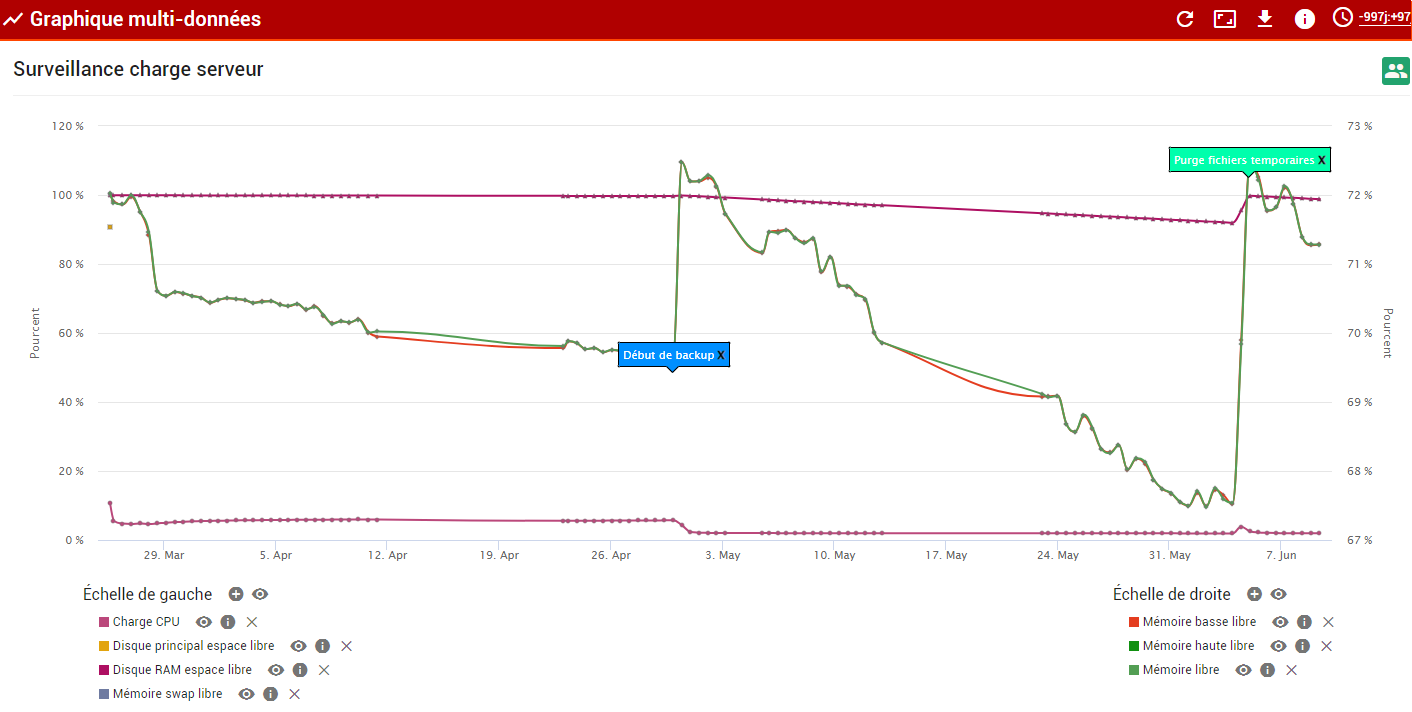

Comme expliqué dans la page graphiques et tableaux de données, les graphiques multi-courbes permettent de représenter dans une même vue l’évolution temporelle des valeurs de plusieurs sources de données (généralement des propriétés d’entités). Les sources de données choisies peuvent être exprimées dans 1 ou 2 unités distinctes (par exemple des mètres et des ampères) : l’échelle (si elles sont toutes exprimées dans une même unité) ou les deux échelles (dans le cas où elles sont exprimées dans 2 unités différentes) sont affichées à gauche et, le cas échéant, à droite du graphique.

Courbes à afficher

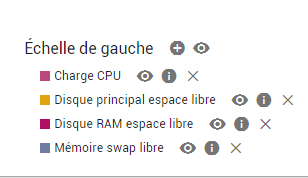

Les informations et commandes relatives aux courbes se rapportant à l’échelle de gauche sont regroupées en bas à gauche, sous le graphique, tandis que celles relatives aux courbes se rapportant à l’échelle de droite sont regroupées en bas à droite.

Les commandes possibles sont :

• montrer / cacher toutes les courbes exprimées sur cette échelle (icones visibility ou visibility_off dans la ligne supérieure)
• montrer / cacher la courbe à côté de laquelle se trouve l’icone visibility ou l’icone visibility_off
• supprimer la courbe à côté de laquelle se trouve l’icone close

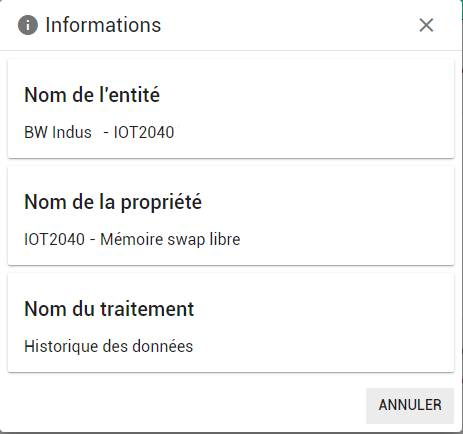

• savoir à quelle source de données la courbe à côté de laquelle se trouve l’icone info est rattachée : entité, propriété et traitement.

Enfin, en cliquant sur le nom de la courbe, il est possible de changer le nom affiché de la courbe et sa couleur de représentation.

Le nom affiché de la courbe est celui qui est visible sur le graphique. Il peut être différent de celui de la source de données qui fournit les données.
Exemple : nom de la source de données = "Serveur 2 baie 4 - charge CPU" / nom de la courbe affiché = "Charge CPU".

Ajout d’une courbe

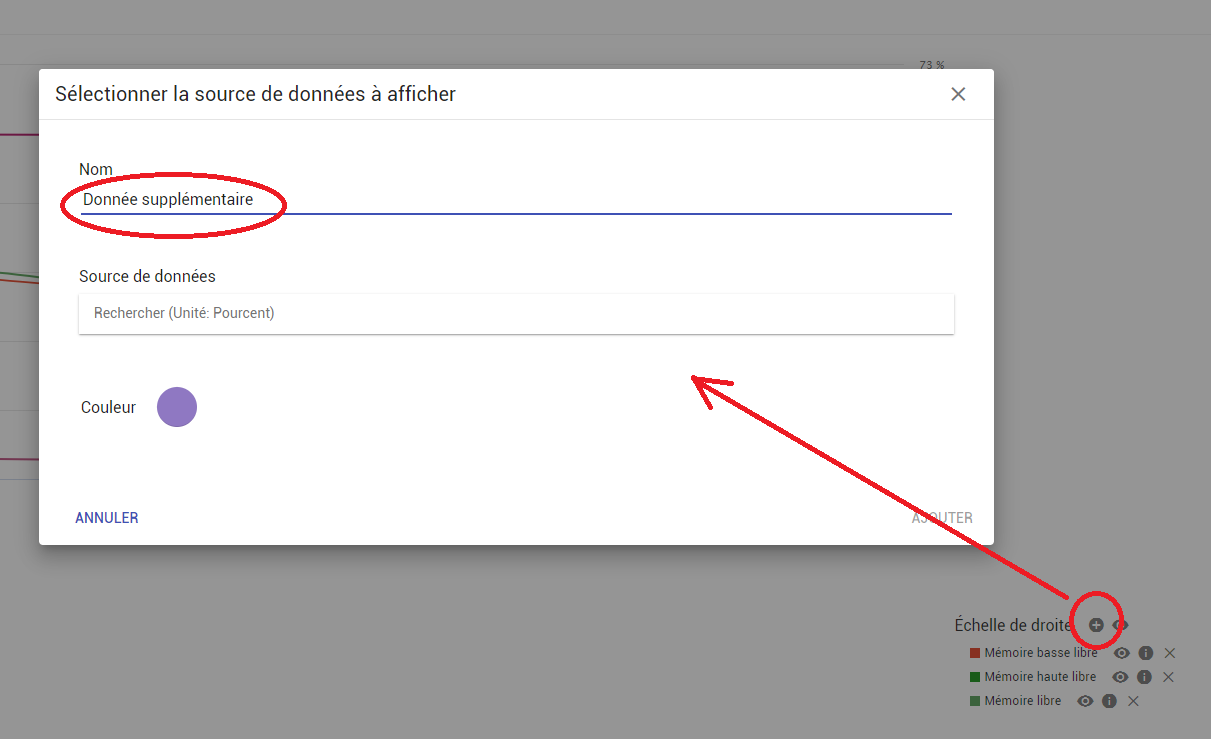

Dans la limite du nombre maximal de courbes affichables (20), vous pouvez ajouter des courbes supplémentaires exprimées dans l’une ou l’éventuelle autre des 2 unités sélectionnées. Il suffit pour cela de cliquer sur le + de l’échelle de gauche ou de l’échelle de droite (selon l’unité).

La définition de la courbe à ajouter comprend 3 éléments :

• le nom à afficher (“donnée supplémentaire” dans l’exemple ci-dessus)
• le nom de la source de données dont les valeurs seront affichées (un filtre est automatiquement appliqué pour ne retenir que les sources dont l’unité est compatible avec l’échelle sélectionnée)
• la couleur d’affichage de la courbe

Commandes générales

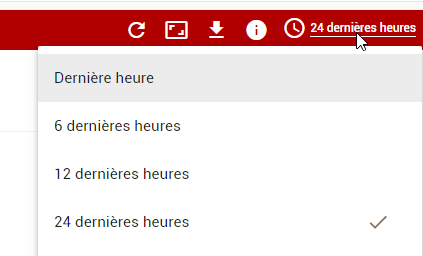

Comme pour la plupart des affichages de graphiques du What is What, vous disposez de commandes générales pour rafraichir l’affichage (refresh), exporter les données sous forme d’un fichier csv (get_app), obtenir des informations générales sur le graphique (info_outline) et sélectionner la plage temporelle que vous souhaitez visualiser.

Annotation d’un graphique multicourbe

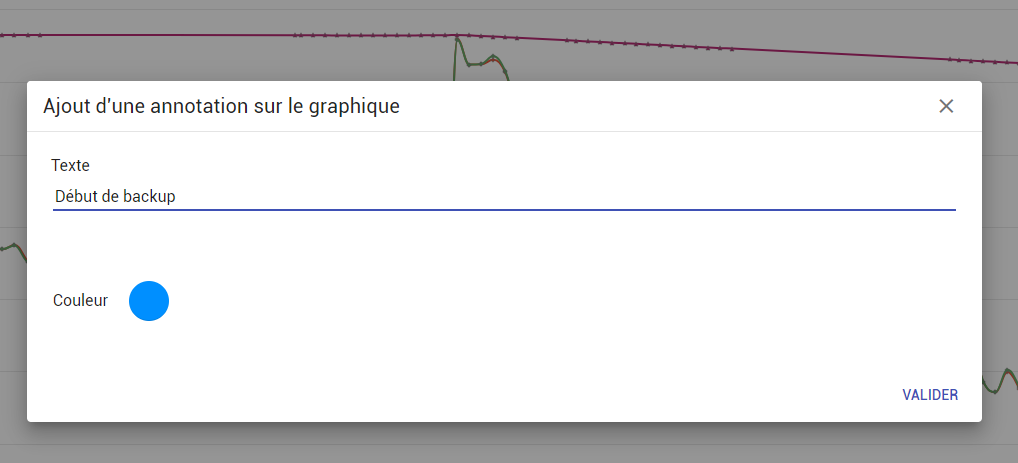

Pour faciliter la compréhension des graphiques ainsi construits, il est possible de les annoter, c’est à dire d’ajouter un texte libre à proximité d’un point remarquable. Pour cela, il suffit de cliquer dans le graphique à l’endroit où l’on souhaite intégrer ce texte. Une fenêtre de définition s’ouvre alors.

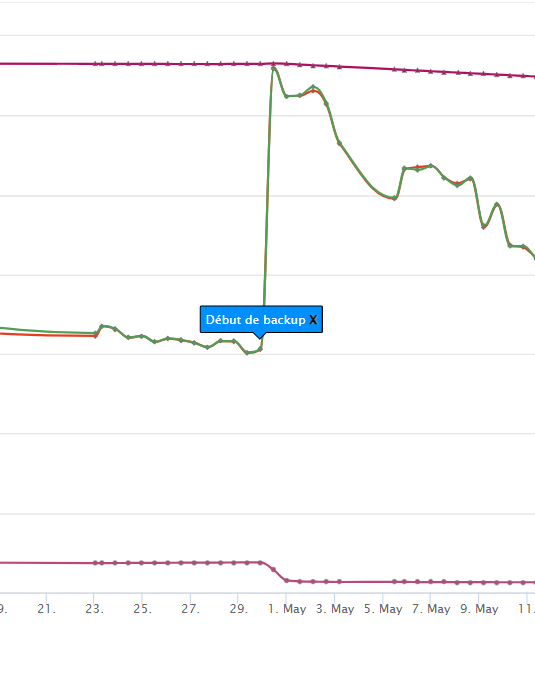

Et voilà le résultat après avoir saisi le texte à afficher et une couleur pour le fond sur lequel sera affichée cette annotation.

Les graphiques multi-courbes peuvent être intégrés dans un tableau de bord sous forme de widgets.
