Les cartes

N'importe quelle image peut être utilisée pour créer une "carte", c'est à dire un objet What is What permettant au travers d'un support visuel d'établir des liens entre d'autres objets. Par exemple, les différentes machines d'une usine présentées sur le plan de l'atelier.

Qu’est-ce qu’une carte ?

Une carte est un objet What is What avec un nom et une description (optionnelle) constitué d’une image sur laquelle ont été punaisés par les utilisateurs un ou plusieurs autres objets afin de les positionner dans le cadre de cette image ou les uns par rapport aux autres.

Créer une carte

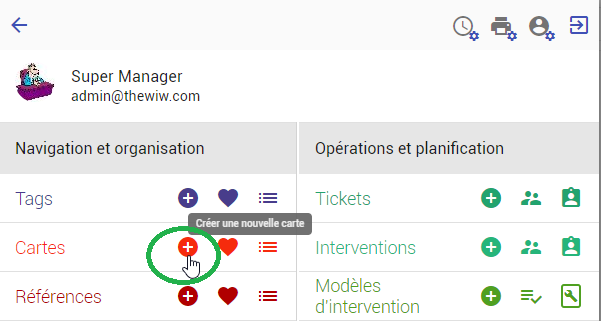

La création d’une nouvelle carte est possible depuis plusieurs vues du What is What, notamment depuis le menu principal. Comme pour tous les autres types d’objet, la création commence par un “clic” sur le bouton add_circle correspondant.

Un “wizard” guide ensuite l’utilisateur au travers des deux étapes de la création :

1. le téléchargement d’un fichier image (fichier jpeg, png, tif, bmp…)
2. l’attribution d’un nom et, éventuellement, l’ajout d’une description

Et… c’est tout ! Le nouvel objet What is What est créé : il devient trouvable par le moteur de recherche et peut être utilisé comme détaillé ci-dessous.

Enrichir une carte

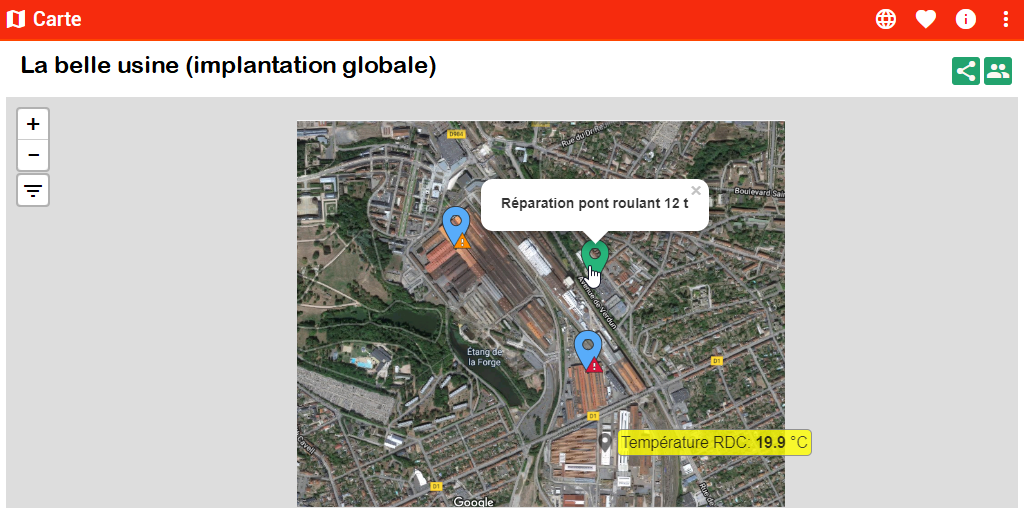

En cliquant en n’importe quel point d’une carte, vous pouvez punaiser à cet endroit un autre objet What is What. Les entités, les références, les tags, les propriétés les interventions, les tickets et même les cartes peuvent ainsi être positionnées sur la photo. Une punaise de la couleur correspondante (bleue pour les entités, rouge pour les références, verte pour les interventions et les tickets…) sert à repérer l’objet. Lorsqu’elle est survolée, le nom de l’objet apparaît.

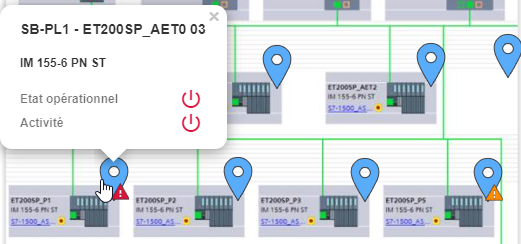

Lorsqu'une entité est survolée, outre son nom, ses indicateurs apparaissent. Si l'un ou l'autre des indicateurs est "orange" (avertissement), un pictogramme "attention" orange est visible à côté de la punaise. Si l'un des indicateurs est "rouge" (anomalie), un pictogramme "attention" rouge apparaît.
D'un coup d'oeil, vous visualisez la situation des objets représentés.

Cliquer sur un objet punaisé sur la carte permet d’ouvrir la page correspondante.

Utiliser les cartes

Carte intégrée dans la page d’une entité

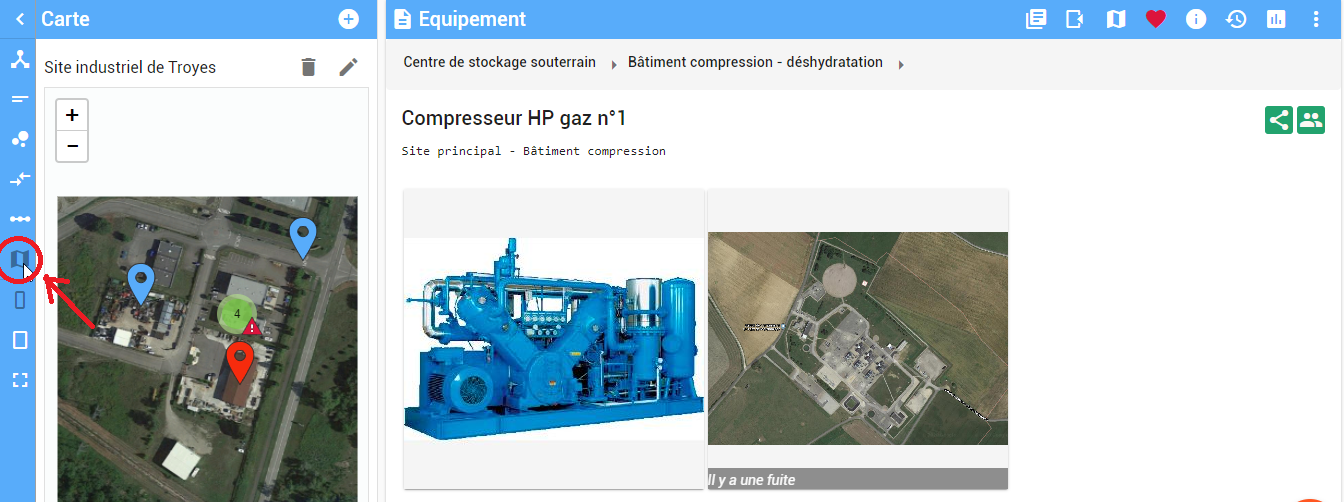

Plusieurs modes existent pour représenter les interactions d’une entité avec son environnement. Les icones présentes dans le bandeau latéral bleu de la page de l’entité permettent de choisir le mode de navigation le plus adapté à vos besoins. Le mode “carte” map permet d’associer à cette page une ou plusieurs cartes.

Lorsque l’utilisateur clique sur l’une ou l’autre des punaises de la carte affichée, la fiche de l’objet qui vient d’être cliqué s’affiche dans la partie droite de l’écran sans que la partie gauche (où la carte est affichée) ne change.

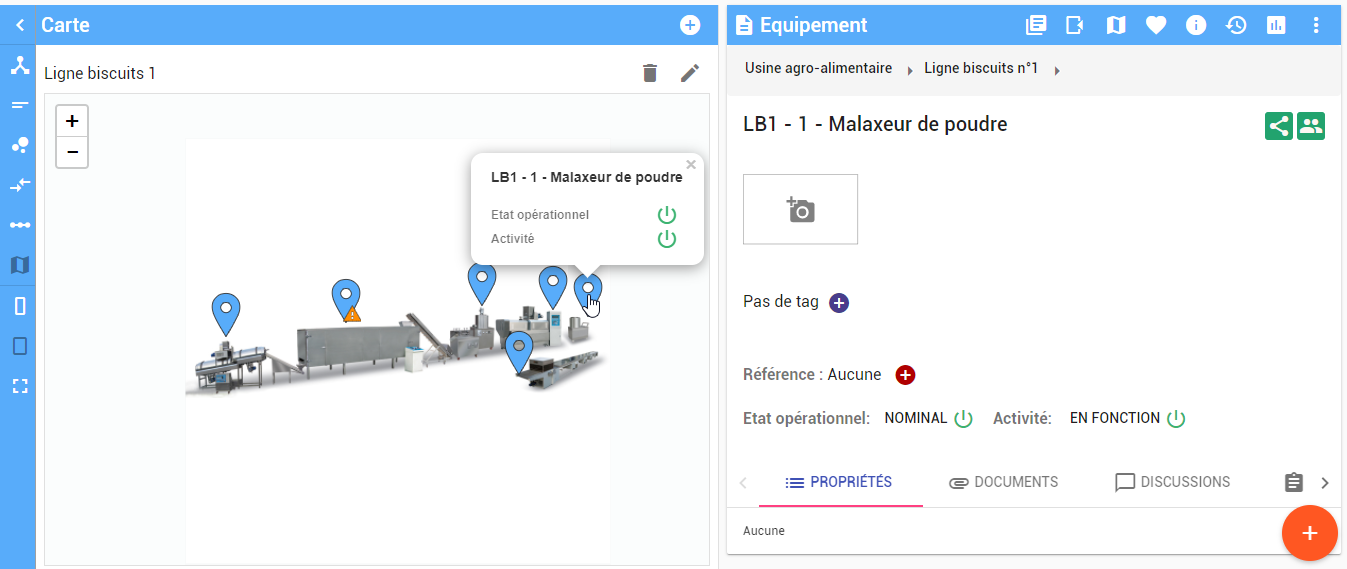

Cela permet (exemple ci-dessous) de consulter successivement les pages des différentes machines constituant une ligne de production qui serait représentée sur la carte.

Carte intégrée dans un widget de tableau de bord

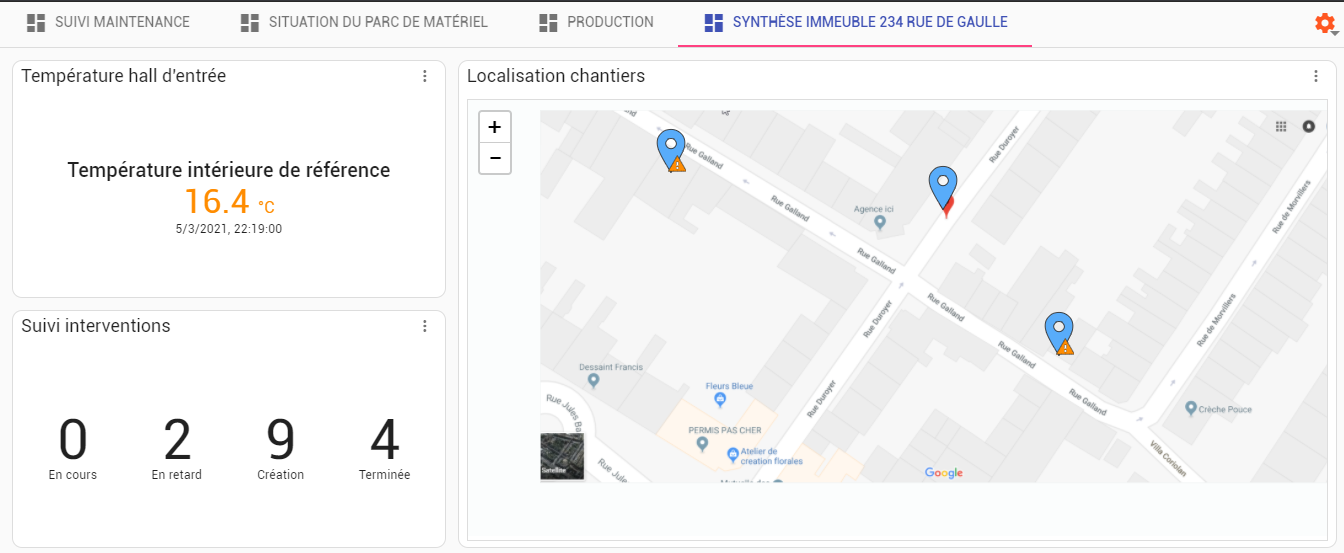

Comme la plupart des objets What is What, les cartes peuvent être intégrées dans un widget de tableau de bord. Pour cela, lors de la création du widget, sélectionnez “carte” dans le menu déroulant listant les différents types de widget. Il suffit ensuite de taper le nom de la carte que vous souhaitez “widgetiser” (la carte doit déjà exister).

Géolocalisation d’un équipement

Lorsqu’une entité possède une propriété de type “coordonnées”, elle est automatiquement positionnée sur la carte mondiale intégrée dans le What is What. Si les coordonnées de cette entité changent, la punaise correspondante se déplace automatiquement sur la carte. Cette fonctionnalité permet donc de suivre très facilement des objets mobiles équipés d’une balise GPS ou de tout autre système similaire. Idéal pour gérer un parc d’équipements ou de véhicules.

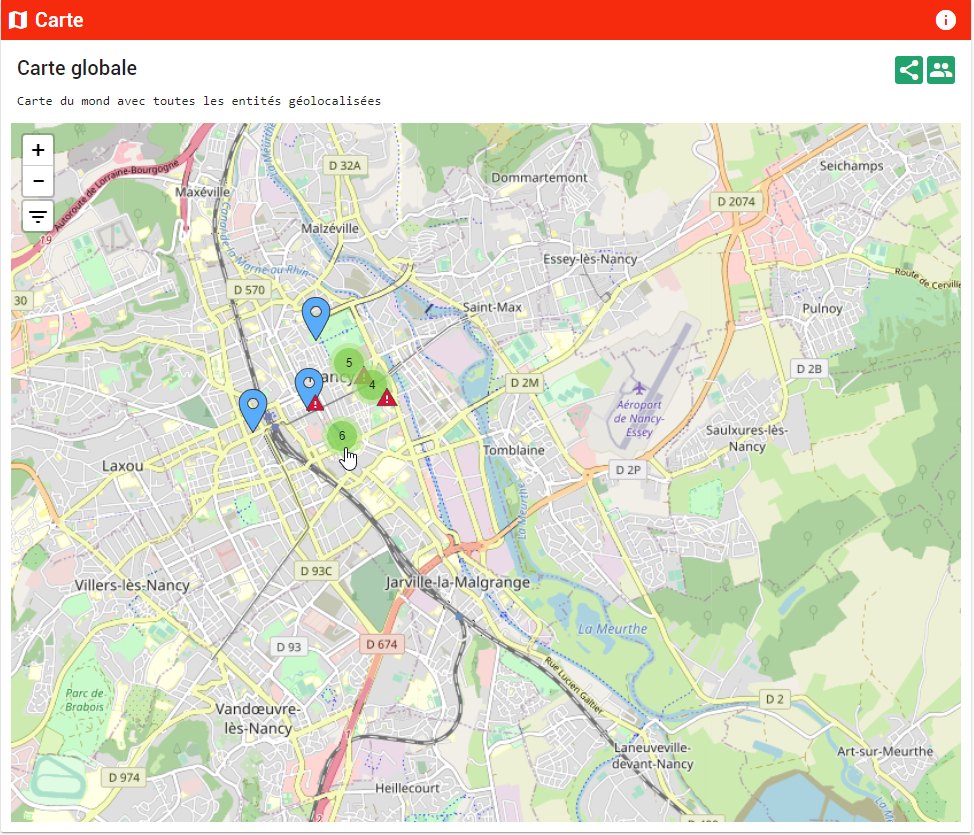

Par souci de lisibilité, les objets très proches les uns des autres sur la carte sont regroupés sous une pastille verte. Le nombre indiqué dessus correspond au nombre d'objets regroupés. Cliquer sur la pastille permet de faire un zoom et de voir individuellement les objets.

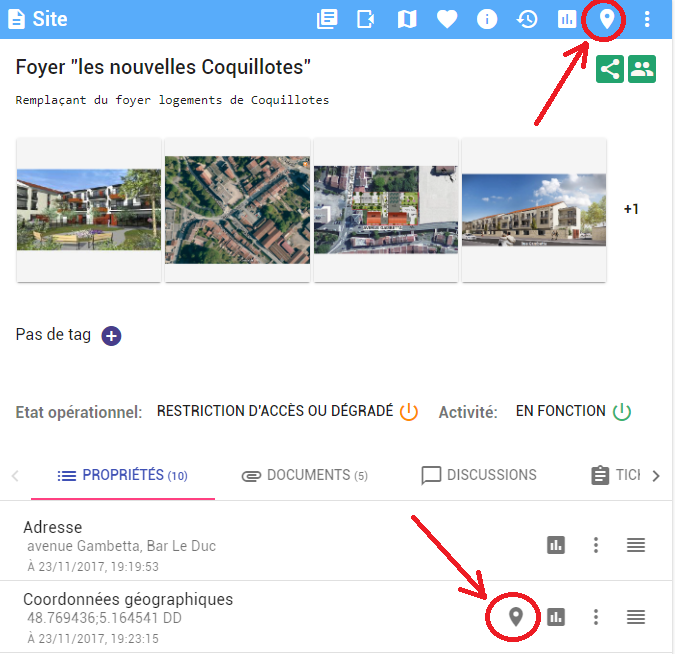

Les entités qui possèdent une propriété de type “coordonnées” peuvent également être positionnées dans Google Map. Pour ouvrir une carte Google map dans un onglet distinct, cliquez sur l’une ou l’autre des icones place entourées sur la vue ci-dessous.

Géolocalisation d’une intervention

Si une entité concernée par une intervention possède une propriété de type “coordonnées” et qu’au moins une liste de tâches lui est associée, alors il est possible de visualiser dans la page de l’intervention où elle va se dérouler (ou s’est déroulée).

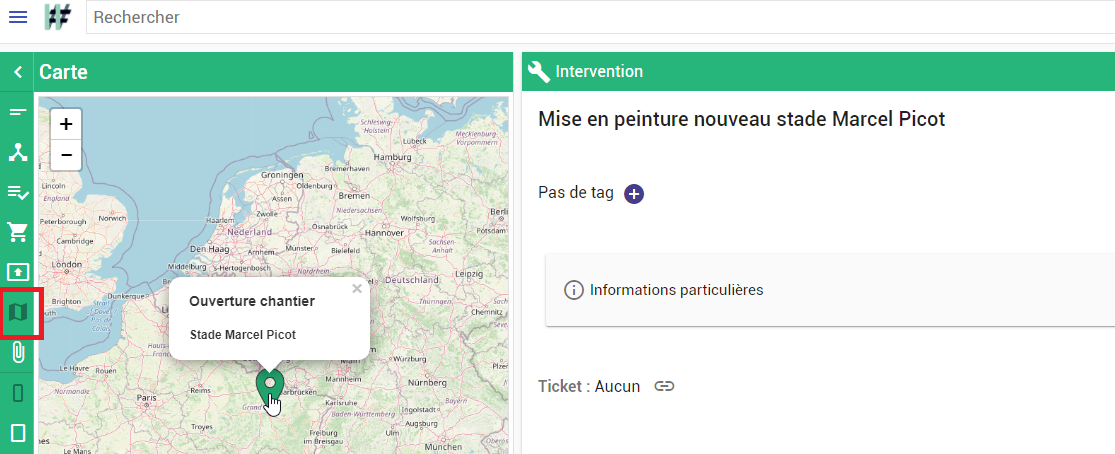

Ayant affiché la page de l’intervention, choisissez le mode de navigation “carte” map : une carte du monde sur laquelle sont punaisées les listes de tâches associées à des entités géolocalisées s’affiche. Vous voyez ainsi où les différentes actions de l’intervention ont lieu. Idéal pour préparer une tournée ou un déplacement chez un client.

Dans le cas où une entité possède une propriété de type "coordonnées", l'application mobile "interventions" disponible sur les magasins d'appli Microsoft et Android permet également d'exploiter cette information de géolocalisation en ouvrant une appli de type "Waze" ou "Google map".

Géoréférencer une carte

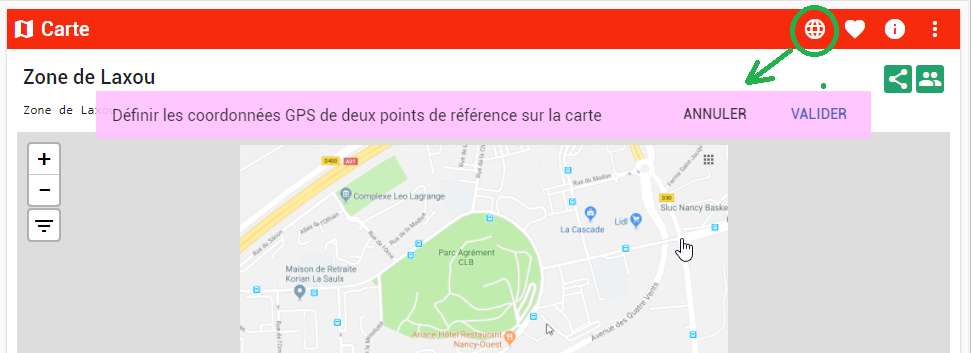

La possibilité de géolocalisation ne se limite pas à la carte mondiale. Il est en effet possible de géoréférencer n’importe quelle carte, c’est à dire de lui associer des coordonnées géographiques. Pour cela, cliquez sur l’icone “globe” language ci-dessous : cela permettra de définir les coordonnées de 2 points de la carte. Ils serviront de repères à partir desquels un algorithme d’interpolation permettra de positionner d’autres points géographiques.

Le choix des points de référence est libre. Nous conseillons toutefois de choisir des points qui :
* correspondent à des lieux facilement identifiables sur Google Map (ou équivalent) afin de faciliter la récupération des coordonnées géographiques
* sont positionnés loin l'un de l'autre sur la carte (par exemple aux deux extrémités d'une des diagonales).

Ce mécanisme de géo-référencement est adapté à des zones géographiques peu étendues. La précision du positionnement diminue lorsque les distances représentées augmentent. En outre, la nature de l'image servant de support à la carte peut dégrader cette précision (par exemple si les échelles des deux axes ne sont pas les mêmes).
